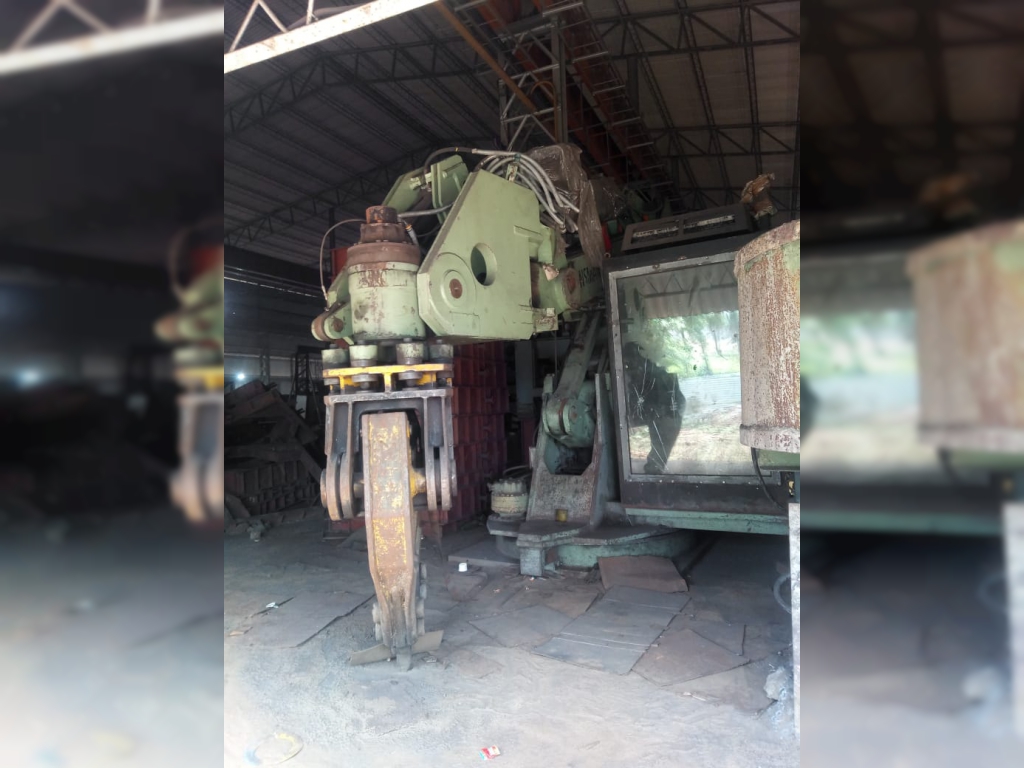

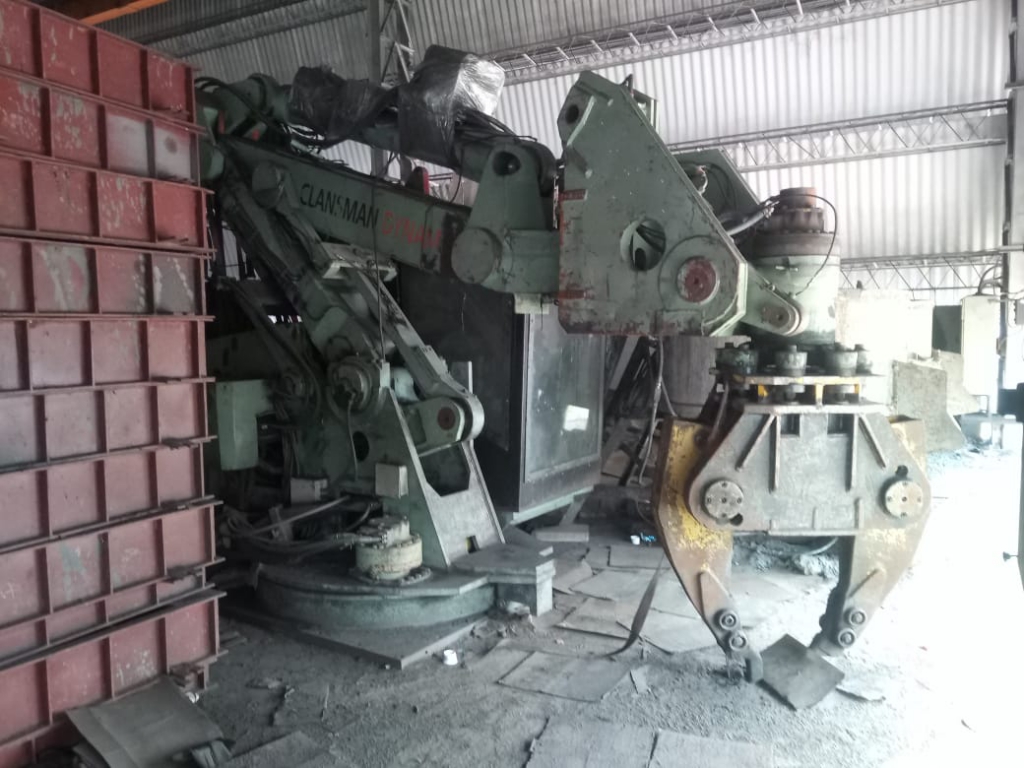

Im Wesentlichen bestehend aus: – Grundmaschine mit Kabine Isolierglas, ohne Klimaanlage – Hydraulikaggregat extern angeordnet, – Meisterarm (in der Kabine installiert) mit Kraftrückmeldesystem zur Bedienung des Manipulators – Max. Reichweite 6.400 mm – Werkstück max. 1.200 kg
Technische Daten: – Manipulator – Maschinentyp: C3010 – Arbeitsbereich: E3 – Länge Schulterarm: 1.800 mm – Länge Ellenbogenarm 2.600 mm – Manipuliergewicht 1.200 kg
Geschwindigkeiten: -Azimut: 45 Grad/sek. -Vertikale Geschwindigkeit: 1,1/0,65 m / Sek. – Horizontale Geschwindigkeit: 0,83 m / Sek.
Positioniereinheit W 2.500: – Nennlast: 2.000 kg
Freiheitsgrade: – Achse 4 (Schwenken): 145° – Achse 5 (Neigen): 90 Grad (1.200 kg) – Achse 6 (Rollen): +/- 360° umlaufend

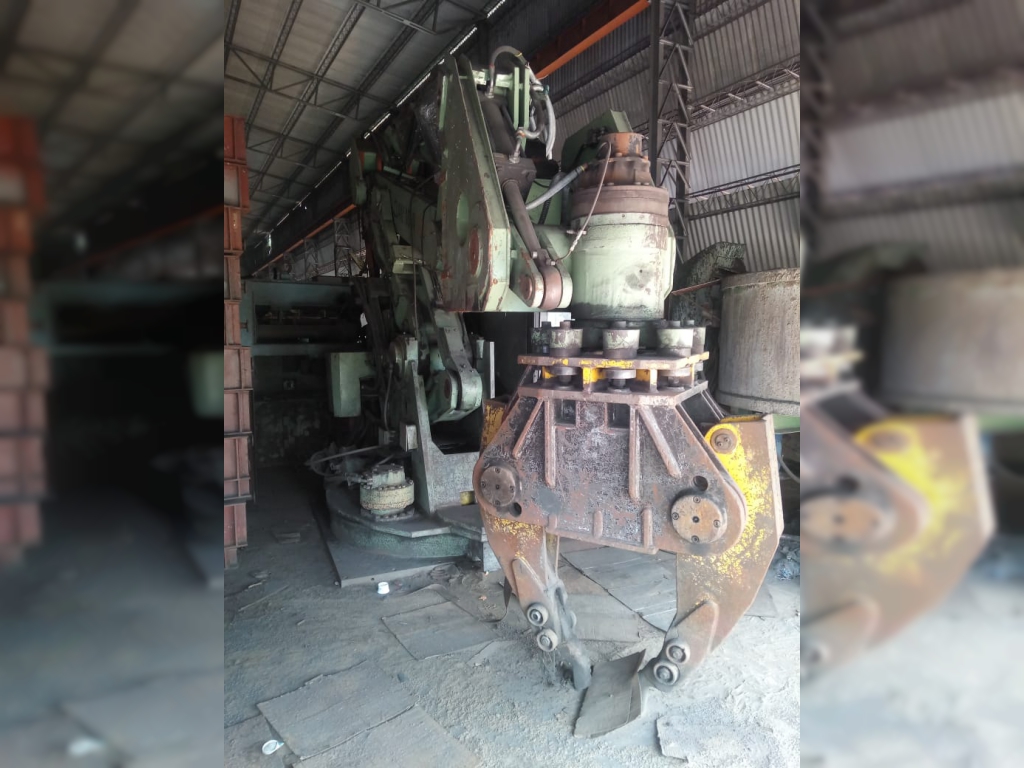

Greifeinrichtung G 2.500 S: – Manipuliergewicht: 2.000 kg – Greifkraft: 3.000 kg – Greiferöffnung: 0-800 mm
Hydraulikaggregat: – Motorgröße: 55 kW – Tankinhalt: 500 Liter – Betriebsdruck: 140 bar
Elektrische Ausführung: – Stromversorgung: 380 V. 3 Phase, 50 Hz – Installierte Leistung 58 KVA
Produktionsdaten: – Max. Reichweite 6.400 mm – Werkstück max. 1.200 kg
Überholt inkl. neuer Servo Ventile
Optional: Gebrauchter Power Hammer Werkzeug
